Elektromagnetne obremenitve
Za čutila nezaznavni dejavniki, ki lahko vplivajo na zdravje in prostor.
Celovita analiza EMF obremenitev po standardu SBM
Elektromagnetna polja so sestavni del sodobne infrastrukture in bivalnega okolja. Njihova strokovna analiza omogoča objektivno oceno obremenitev ter preventivno optimizacijo prostora na podlagi merljivih parametrov. Pri interpretaciji rezultatov se opiramo na mednarodna priporočila standarda SBM (Standard der Baubiologischen Messtechnik), ki predstavlja referenčni okvir za oceno kakovosti bivalnega okolja z vidika biološke sprejemljivosti.
Priporočila SBM niso zasnovana kot mejne vrednosti za akutno varnost, temveč kot preventivni kriteriji za dolgoročno bivalno stabilnost prostora. Njihov namen je prepoznavanje in zmanjševanje kroničnih okoljskih obremenitev na ravneh, ki so tehnično merljive in hkrati biološko smiselne. Posebna pozornost je namenjena spalnim prostorom ter območjem dolgotrajnega zadrževanja, kjer je organizem izpostavljen neprekinjenemu vplivu okoljskih dejavnikov.
1. Kaj so EMF obremenitve?
Definicija
EMF (elektromagnetna polja) so fizikalna polja, ki so v bivalnem in delovnem okolju povezana predvsem z električno napetostjo, električnim tokom in elektromagnetnim valovanjem. EMF obremenitev pomeni stopnjo izpostavljenosti človeka tem poljem v določenem prostoru in časovnem obdobju. Izraz opisuje izpostavljenost, ne že samodejno ugotovljenega škodljivega vpliva na zdravje.
V bivalnem in delovnem okolju gre za kombinacijo različnih virov — od električne napeljave in gospodinjskih naprav do brezžičnih komunikacijskih sistemov — ki oblikujejo elektromagnetno okolje prostora. Pri presoji izpostavljenosti upoštevamo vrsto polja, frekvenco, jakost, časovno spreminjanje in trajanje izpostavljenosti.
Osnovna fizikalna razlaga
Elektromagnetna polja opisujemo z električno in magnetno komponento:
Električno polje je lahko prisotno že, ko je napeljava ali naprava pod napetostjo, tudi če tok ne teče. Magnetno polje zaradi električnega toka nastane, ko tok teče. Zato izklop naprave ni vedno enak njenemu odklopu od električnega omrežja.
Pri nizkih frekvencah (npr. omrežni frekvenci 50 Hz) električno in magnetno komponento v bližini virov praviloma merimo in obravnavamo ločeno. Pri radijskem valovanju sta povezani in se širita skozi prostor.
Izpostavljenost opisujemo z različnimi merljivimi fizikalnimi količinami. V praksi se uporabljajo enote, kot so:
EMF obremenitev zato ni abstrakten pojem, temveč izpostavljenost, ki jo opisujemo z merljivimi parametri fizikalnega okolja.
Pomen v sodobnem okolju
V preteklosti je bila izpostavljenost elektromagnetnim poljem omejena predvsem na naravne vire (npr. zemeljsko magnetno polje). Danes pa elektrifikacija, digitalizacija in brezžična komunikacija ustvarjajo stalno prisotnost umetnih elektromagnetnih polj v zaprtih prostorih.
Sodobni objekti vključujejo:
Posledično je elektromagnetno okolje postalo sestavni del bivalne infrastrukture. V preventivnem kontekstu je zato smiselno poznati njegovo strukturo, jakost in časovno dinamiko, zlasti v prostorih dolgotrajnega zadrževanja, kot so spalnice, otroške sobe, dnevno bivalni prostori, kuhinja in tudi delovna mesta.
Strokovna analiza EMF obremenitev omogoča objektivno oceno dejanskega stanja ter utemeljeno odločanje o morebitnih optimizacijskih ukrepih v skladu s priporočili mednarodnega standarda SBM.

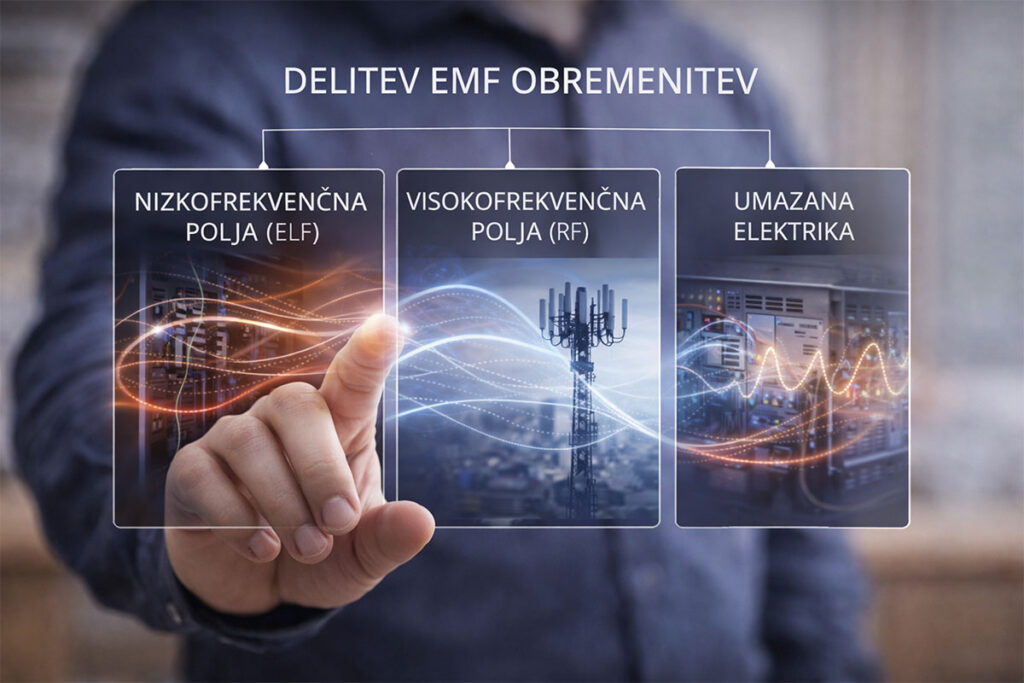

2. Delitev EMF obremenitev
Elektromagnetna polja v bivalnem in delovnem okolju se glede na frekvenčno območje in fizikalne značilnosti delijo v tri temeljne skupine: nizkofrekvenčna polja (ELF), visokofrekvenčna polja (RF) ter motnje električnega omrežja, pogosto poimenovane »umazana elektrika«.
Takšna delitev omogoča strokovno natančno merjenje, pravilno interpretacijo rezultatov ter ciljno usmerjeno optimizacijo prostora v skladu s priporočili standarda SBM.
Nizkofrekvenčna polja (ELF)
Nizkofrekvenčna polja (ELF – Extremely Low Frequency) so povezana predvsem z električnim omrežjem frekvence 50 Hz. Nastajajo povsod, kjer je prisotna napetost ali kjer teče električni tok.
Ločimo dve komponenti:
Takšna delitev omogoča strokovno natančno merjenje, pravilno interpretacijo rezultatov ter ciljno usmerjeno optimizacijo prostora v skladu s priporočili standarda SBM.
Tipični viri v objektu:
Laični javnosti poznani primeri:
Električna in magnetna polja so posebej pomembna v prostorih dolgotrajnega zadrževanja. Poleg tega magnetna polja prodrejo skozi večino gradbenih materialov in jih ni mogoče znižati z običajnimi tehničnimi zaščitami in rešitvami. Zato je njihova meritev ključni del strokovne EMF analize.
Visokofrekvenčna polja (RF)
Visokofrekvenčna polja (RF – Radio Frequency) nastajajo pri brezžičnem prenosu informacij. Gre za elektromagnetno valovanje, ki se širi skozi prostor.
Tipični zunanji viri:
Tipični notranji viri:
Laični javnosti poznani primeri v bivalnem okolju:
Pri RF poljih merimo predvsem:
Motnje električnega omrežja (“umazana elektrika”)
Motnje električnega omrežja predstavljajo visokofrekvenčne komponente, ki so prisotne na sicer nizkofrekvenčnem (50 Hz) napajalnem sistemu.
Ne gre za klasično radijsko sevanje, temveč za deformacijo sinusne napetosti zaradi:
Laični javnosti poznani primeri:
Te motnje se običajno pojavljajo v kHz območju in se širijo po električni instalaciji objekta. V bližini vodnikov lahko povzročajo dodatne lokalne električne in magnetne komponente.
Merjenje vključuje:
V preventivnem okviru je njihova obravnava smiselna predvsem v spalnih prostorih in območjih dolgotrajne izpostavljenosti.
3. Kako potekajo meritve EMF?
Strokovna meritev pokaže, katera elektromagnetna polja so prisotna v prostoru, od kod prihajajo in kako lahko zmanjšamo izpostavljenost.
V stavbni biologiji številke povežemo z dejansko uporabo prostora: kje spimo, delamo in se zadržujemo ter kako delujejo naprave in električne napeljave.
Pregled vključuje prepoznavanje virov, meritve z ustrezno opremo, strokovno razlago rezultatov in predloge izboljšav.
Pri stavbnobiološki presoji se opiramo na standard SBM in pripadajoča priporočila.
1. Pregled prostora in prepoznavanje virovikacijo virov
Najprej spoznamo objekt, navade uporabnikov in namen pregleda. Preverimo razporeditev električnih napeljav, razdelilnih omaric, gospodinjskih naprav, razsvetljave in brezžičnih sistemov. Upoštevamo tudi zunanje vire, kot so daljnovodi, transformatorske postaje, bazne postaje mobilne telefonije, ter drugi visokofrekvenčni izvori.
Posebno pozornost namenimo spalnim mestom, otroškim sobam, delovnim mestom in drugim območjem dolgotrajnega zadrževanja. Po potrebi pregledamo tudi bližino tehničnih prostorov in napeljav, da ugotovimo izvor polj.
2. Ustrezna oprema za posamezno vrsto polja
Različna polja/obremenitve zahtevajo različne merilne postopke. Za pregled uporabljamo profesionalne, kalibrirane instrumente z ustrezno občutljivostjo in frekvenčnim območjem. Redno preverjanje delovanja in kalibracija podpirata zanesljivost ter sledljivost meritev; pomembna sta tudi pravilna uporaba opreme in poznavanje njenih omejitev.
3. Motnje električnega omrežja – »umazana elektrika«
Po potrebi pregled dopolnimo z analizo motenj na električni napeljavi. Z izrazom »umazana elektrika« označujemo različna odstopanja in dodatne frekvenčne komponente v napetosti oziroma toku.
Z ustreznim analizatorjem kakovosti električne energije in po potrebi dodatno opremo preverjamo harmonike, motnje v kiloherčnem območju, kratkotrajne prehodne pojave ter stabilnost napajanja. Instrument mora podpirati frekvence in pojave, ki jih želimo izmeriti.
Takšna analiza je lahko pomembna pri LED-razsvetljavi, razsmernikih fotonapetostnih sistemov, toplotnih črpalkah in stikalnih napajalnikih. Meritve na napeljavi dopolnjujejo meritve polj v prostoru.
4. Meritve tam in takrat, ko so pomembne
Merilne točke izberemo glede na dejansko uporabo prostora. V spalnici preverimo območje telesa med spanjem, zlasti glave in trupa; na delovnem mestu položaj uporabnika. V otroških sobah in prostorih z različnimi dejavnostmi lahko pregled zajame širše območje.
Višine in položaje merjenja prilagodimo opremi, namenu pregleda in izbrani metodologiji. Ena sama merilna točka ne predstavlja nujno celotnega prostora.
Obremenitve se spreminjajo glede na čas dneva, porabo električne energije, delovanje naprav in uporabo brezžičnih povezav. Zato razlikujemo med trenutnim odčitkom, običajnimi razmerami in daljšim časovnim spremljanjem. Pri spremenljivih magnetnih poljih je lahko potrebna tudi nočna oziroma daljša meritev.
Pri visokofrekvenčnih signalih upoštevamo njihov časovni potek in konične vrednosti. Uporabljeni način merjenja in vrednotenja mora ustrezati signalu ter merilu, s katerim primerjamo rezultat.
Z nadzorovanim izklapljanjem posameznih naprav ali tokokrogov preverimo, kako vplivajo na izmerjena polja.
5. Strokovna presoja po standardu SBM
SBM je strokovni preventivni okvir stavbnobiološke merilne tehnike. Pripadajoče orientacijske vrednosti so namenjene predvsem spalnim območjem. Pri drugih prostorih njihovo uporabo pojasnimo glede na namen in trajanje zadrževanja.
Rezultate razvrščamo v štiri stopnje: brez izstopanja, rahlo izstopajoče, močno izstopajoče in ekstremno izstopajoče vrednosti. »Brez izstopanja« ne pomeni, da nekega polja sploh ni.
SBM ni zakonodajni predpis. Njegova preventivna merila je treba ločiti od zakonskih mejnih vrednosti, meritev pa ne predstavlja medicinske diagnoze. Pri razlagi upoštevamo vrsto in frekvenco polja, merilne pogoje, časovne spremembe ter dejansko uporabo prostora.
6. Od rezultatov do preverljivih izboljšav
Ugotovitve zberemo v razumljivem poročilu z merilnimi mesti, pogoji, rezultati in uporabljenimi merili presoje. Predlagamo prednostne ukrepe: od spremembe razporeditve naprav in načina uporabe do ustreznih tehničnih rešitev.
Po izvedenih ukrepih lahko s ponovnimi meritvami preverimo njihov učinek.
Vrednost stavbnobiološkega pregleda je v jasnem odgovoru: kaj vpliva na vaš prostor, kaj je smiselno izboljšati in kako preveriti, da ukrep deluje.
4. Celovita analiza objekta in interpretacija rezultatov
Celovita EMF analiza ne pomeni zgolj izvedbe posameznih meritev, temveč strokovno sintezo vseh izmerjenih parametrov v smiselno in uporabno celoto. Namen analize je pridobiti jasno sliko elektromagnetnega okolja objekta ter podati tehnično utemeljena priporočila za optimizacijo.
Meritve nizkofrekvenčnih polj, visokofrekvenčnih polj in motenj električnega omrežja se obravnavajo povezano, saj šele njihova kombinacija pokaže dejansko stopnjo obremenitve prostora.
1. Sistematična obdelava podatkov
Po izvedbi meritev se:
Pri tem se upošteva dejanska uporaba prostora – spalni režim, delovni režim, čas delovanja naprav ter prisotnost brezžičnih sistemov.
2. Interpretacija v okviru SBM
Rezultati se razvrstijo glede na preventivne referenčne vrednosti standarda SBM, ki omogoča kategorizacijo obremenitev (npr. nizka, zmerna, povišana).
Ključno vprašanje ni zgolj preseganje določene številčne vrednosti, temveč:
Posebna pozornost je namenjena spalnim prostorom, kjer je organizem več ur neprekinjeno izpostavljen okoljskim dejavnikom.
3. Tehnične rešitve in zaščitni sistemi
Kadar analiza pokaže potrebo po dodatnih zaščitnih ukrepih, se lahko uporabijo certificirane tehnične rešitve za zmanjšanje elektromagnetne prepustnosti konstrukcije.
V praksi uporabljamo preverjene zaščitne sisteme nemškega proizvajalca YSHIELD, ki vključujejo:
Takšne rešitve se uporabljajo premišljeno in ciljno – na podlagi meritev, ne preventivno brez strokovne podlage. Njihov namen je zmanjšanje vpliva zunanjih RF virov ali optimizacija spalnega okolja v primerih, kjer tehnična reorganizacija prostora ni zadostna.
Podrobnejši opis tehničnih zaščitnih sistemov je predstavljen v ločenem razdelku.
4. Strokovno poročilo
Stranka prejme strukturirano poročilo, ki vključuje:
5. Preventivni rezultat analize
Celovita analiza omogoča:
5. Certificirane tehnične zaščite
Tehnične zaščite za znižanje elektromagnetnih obremenitev predstavljajo ciljno usmerjen gradbeno-tehnični ukrep za zmanjšanje izpostavljenosti, kadar optimizacija virov (premik naprav, sprememba uporabe, itd.) ne zadostuje.
Uporabljajo se premišljeno, na podlagi meritev in strokovne presoje, ne kot univerzalna rešitev brez analize dejanskega stanja.
Kdaj so tehnične zaščite smiselne?
Zaščitni ukrepi so strokovno utemeljeni predvsem v primerih:
V preventivnem okviru SBM se zaščite obravnavajo kot ciljno optimizacijski ukrep, ne kot nadomestilo za pravilno zasnovo elektroinstalacij.
Kako delujejo certificirane tehnične zaščite?
Različne elektromagnetne obremenitve zahtevajo različne tehnične zaščite. Material, ki učinkovito zmanjšuje visokofrekvenčno sevanje, ni nujno primeren za zaščito pred nizkofrekvenčnim magnetnim poljem. Izbira zato temelji na meritvah, prepoznanem viru in frekvenčnem območju.
Zaščita pred nizkofrekvenčnimi električnimi polji
Prevodni premazi, folije, mreže in drugi namenski materiali lahko zmanjšajo električna polja iz napeljav in naprav. Pri teh rešitvah imata pomembno vlogo električna povezanost zaščitnih površin ter pravilno izvedena ozemljitev oziroma izenačitev potencialov. Izvedba mora slediti navodilom proizvajalca in pravilom električne varnosti.
Zaščita pred visokofrekvenčnim elektromagnetnim sevanjem
Pri visokofrekvenčnih virih, kot so bazne postaje in brezžične naprave, zaščitni materiali del vpadnega valovanja odbijejo, del njegove energije pa absorbirajo. S tem zmanjšajo prehod valovanja skozi zaščiteno površino. Razmerje med odbojem, absorpcijo in prepuščenim delom je odvisno od materiala, njegove debeline in frekvence.
Zaščita lahko obsega posamezne površine ali celovito zasnovo prostora. Pomembni so tudi stiki, preklopi, okna, vrata in drugi nezaščiteni deli. Ozemljitev sama po sebi ne zagotavlja visokofrekvenčnega dušenja, vendar je pri posameznih prevodnih izdelkih zahtevana zaradi pravilne in varne izvedbe.
Zaščita pred nizkofrekvenčnimi magnetnimi polji
Ta polja so praviloma najzahtevnejša za zmanjševanje s površinskimi zaščitami. Običajni prevodni zaščitni premazi in ozemljitev jih ne zmanjšajo učinkovito.
Uporabljamo posebne materiale z visoko magnetno prepustnostjo, ki magnetni pretok preusmerjajo skozi zaščitno plast. Učinek je odvisen tudi od oblike in obsega zaščite, števila slojev, jakosti ter smeri polja. Zato najprej preverimo možnosti ukrepanja pri viru ali povečanja razdalje, nato pa ustreznost namenske zaščite.
Kaj določa učinkovitost?
V ponudbi YSHIELD so namenski materiali za različne vrste elektromagnetnih obremenitev. Njihovo dušenje je izraženo v decibelih (dB) in navedeno za določene preizkusne pogoje. Laboratorijski podatek zato še ne zagotavlja enakega zmanjšanja v vsakem prostoru.
V stavbni biologiji zaščito izberemo na podlagi meritev, njen dejanski učinek pa vedno preverimo po izvedbi.
Grafitni in ogljikovi premazi
Grafitni zaščitni premazi predstavljajo enega najpogosteje uporabljenih sistemov za zaščito sten in stropov pred visokofrekvenčnimi polji.
Lastnosti:
Po nanosu mora biti sistem:
Takšni sistemi omogočajo selektivno zaščito ene ali več sten (npr. smer proti oddajniku).

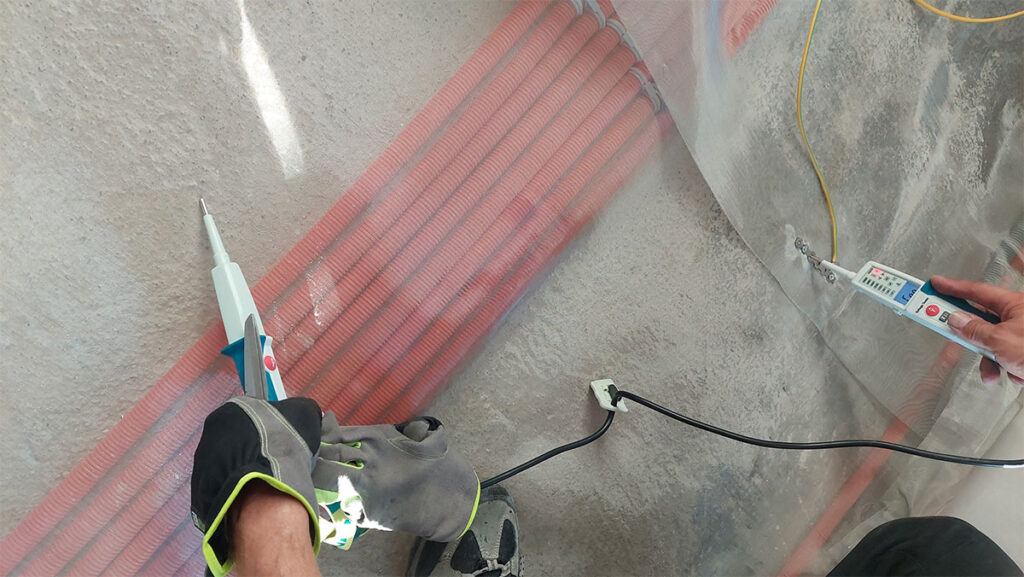

Zaščitne mreže in tkanine
Zaščitne mreže (kovinske ali ogljikove) se vgrajujejo:
Uporabljajo se predvsem:
Prednost mrež je visoka mehanska stabilnost in enotna prevodna površina. Ključno pa je zagotoviti:
Pravilna ozemljitev
Ozemljitev je ključni element zaščitnega sistema.
Brez pravilne ozemljitve lahko zaščitna plast:
Zato je potrebno:
Ozemljitev mora biti izvedena skladno z elektro-tehničnimi normativi in varnostnimi zahtevami.
Tehnični odklopniki
Tehnični odklopniki (angl. demand switches) predstavljajo aktivne zaščitne elemente, ki prekinjajo napajanje ali signal takrat, ko naprava ni v uporabi, s čimer bistveno zmanjšajo:
Delovanje je preprosto:
Takšni sistemi so še posebej smiselni:
Najpogostejše napake pri izvedbi
V praksi se pogosto pojavljajo naslednje napake:
Tehnične zaščite zahtevajo strokovno načrtovanje, izvedbo in verifikacijo. Brez merilne kontrole pred in po izvedbi zaščita nima objektivne potrditve učinkovitosti.
Strokovni pristop
Tehnične zaščite niso univerzalna rešitev, temveč del celovite strategije upravljanja elektromagnetnega okolja.
Uporabljajo se na podlagi:
Pravilno načrtovana in izvedena zaščita lahko pomembno prispeva k stabilizaciji spalnega ali delovnega okolja ob ohranjanju funkcionalnosti objekta.
6. Vpliv EMF na zdravje in bivalno stabilnost
Elektromagnetna polja so fizikalni dejavnik sodobnega okolja. Njihov vpliv na organizem je odvisen od frekvence, jakosti polja, trajanja izpostavljenosti in individualnih značilnosti posameznika.
Pri strokovni obravnavi je ključno razlikovati med akutnimi učinki visokih izpostavljenosti ter dolgoročno, nizkonivojsko izpostavljenostjo, ki je značilna za bivalno okolje.
Razlika med akutnimi učinki in dolgoročno izpostavljenostjo
Akutni učinki so povezani z visokimi jakostmi polj in so fizikalno jasno razložljivi:
Takšni učinki so osnova za določanje varnostnih mejnih vrednosti.
V bivalnem okolju pa se praviloma srečujemo z bistveno nižjimi ravnmi, kjer je relevantno vprašanje kronične, dolgotrajne izpostavljenosti nizkim vrednostim.
Dolgoročna izpostavljenost pomeni:
Preventivni pristop zato ne izhaja iz vprašanja akutne varnosti, temveč iz koncepta zmanjševanja nepotrebnih kroničnih obremenitev.
Preventivni vidik
Standard SBM temelji na neodvisnih znanstvenih dognanjih in preventivnem načelu:
okoljske obremenitve naj bodo tehnično merljive in biološko čim manj moteče, kadar je to izvedljivo.
Preventivni pristop vključuje:
V tem kontekstu govorimo o bivalni stabilnosti – stanju, kjer elektromagnetno okolje ne predstavlja dodatne, nepotrebne kronične obremenitve.
Poudarek na spalnih prostorih in otroških sobah
Spalni prostor ima v preventivni obravnavi posebno težo.
Razlogi:
Tudi relativno nizke vrednosti, ki podnevi morda niso problematične, lahko ob dolgotrajni nočni izpostavljenosti predstavljajo dodatno obremenitev.
Zato se pri celoviti EMF analizi posebna pozornost namenja:
Stabilizacija spalnega okolja je pogosto prvi in najpomembnejši korak preventivne optimizacije elektromagnetnega prostora.
Prostor, v katerem živimo, ni nevtralen.
Zmanjševanje okoljskih obremenitev ni nadomestilo medicine.
Je temelj sodobne preventive.
